中间悬挂式冷藏车发电机组

发布时间:2019-10-24人气:521

悬挂式冷藏箱专用柴油发电机组技术规格

1. 概述:

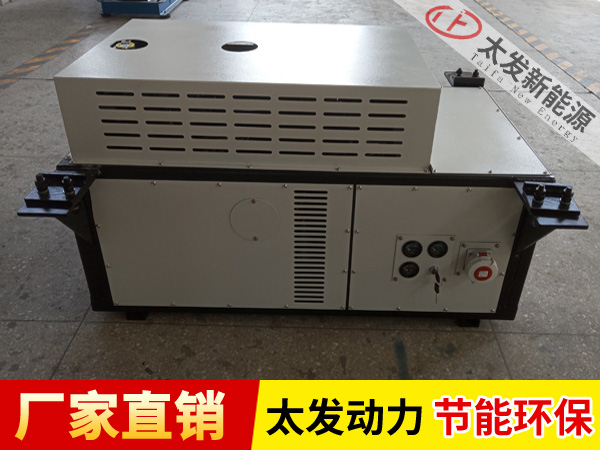

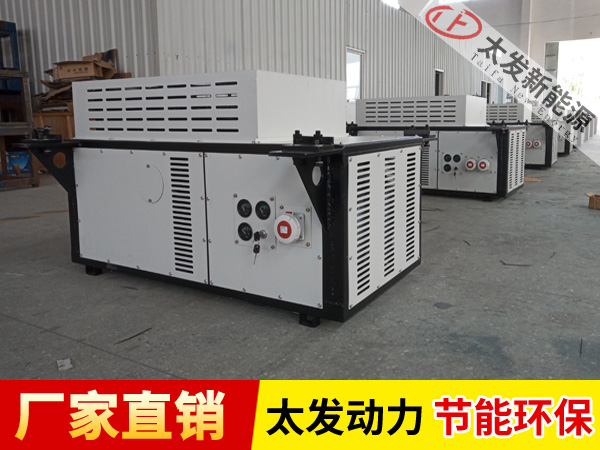

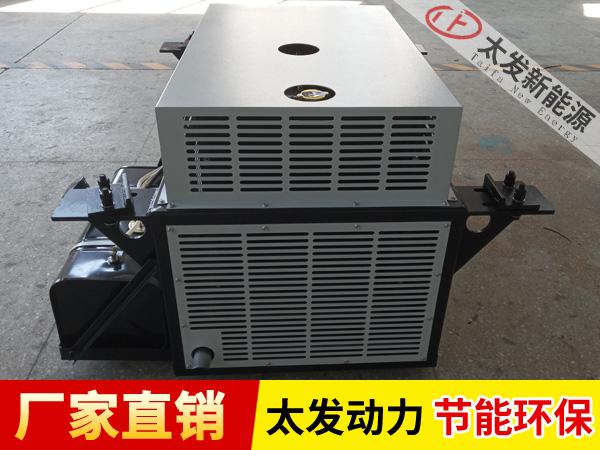

“太发”牌悬挂式冷藏柴油发电机组是一种专为冷藏箱制冷系统提供三相电力的柴油发电设备。 其特点是通过一个高强度的钢制框架将柴油机、发电机、日用油箱、控制系统组合成一体。它通过8只M16螺栓及专用压板悬挂安装在集装箱卡车大梁底部,安装与拆卸极为方便。发电机组框架完全由钢结构经焊接而成,并在任意一个方向上都能经受至少5倍重力的加速度力的冲击和振动。发电机组适合公路运输。

框架内包含水冷式柴油机、发电机、蓄电池、控制箱及仪表。

油箱净容量45升,可确保机组连续运行8小时。

外形尺寸(长×宽×高)mm:1450×750(不含吊耳)×780(外挂油箱)

2.柴油机:

制造商

扬动股份

型号

YSD490D

型式

直喷4冲程水冷柴油发动机

气缸数

4

缸径

90 mm

行程

100 mm

总排量

2.543 L

燃油消耗率

225g/KWh

连续输出功率

25 kW / 1800 rpm

冷却系统

水箱强制循环式冷却

冷却液容量

9.0 L

散热器

散热器由铜管和散热片制成,用防腐清漆浸渍以防海水和盐雾的侵蚀。

冷却风扇

风扇材料:尼龙 - 塑料 风速:43.3m3/min  1500 r/min

冷却液的选用

四季均采用长效防冻液(根据环境温度选用)

润滑系统

齿轮泵强制润滑系统

润滑油箱容积

7L

润滑油的选用

符合API规定的CD或CF-4等级,SAE15W/40

燃油箱

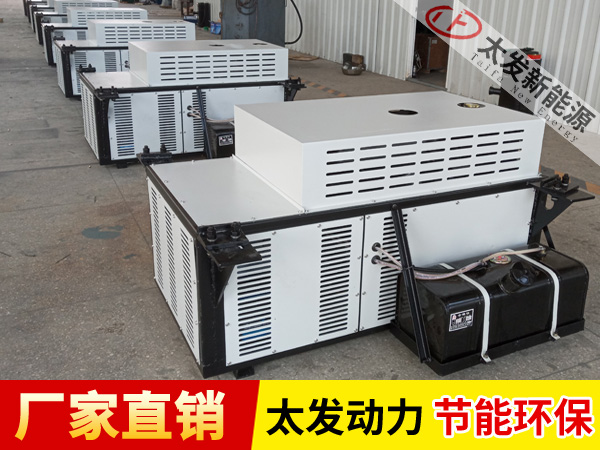

与框架一体化油箱或外挂车用油箱。

燃油滤清器

高密度纸质燃油滤芯。

燃油的选用

用户可按地区、季节选用合适牌号的燃油。

空滤器

高密度纸质空滤器

起动系统

直流电起动,12VDC,1.4kW

3.发电机:

制造厂商

 上海马拉松革新电气有限公司

发电机型号

GM-16-4

结构特点

1) GM-16-4发电机为全防护结构,内部通风散热结构独特,散热好,温升低。

2) 绝缘等级H级。最高温升:125℃

3) 无刷励磁,配固态电压调节器,调压器全密封结构,具防潮、抗震的特点。

4) 旋转整流器位于励磁机转子外侧便于维修。

5) 整体式凸极转子,全阻尼绕组.磁场绕组采用热固性环氧填充,具有较高的机械和电气强度。

6) 出线盒位于发电机顶部,内部可安需要加装元器件。


发电机额定工况

20Kw、 460V、 3相、 60Hz

4.控制系统:

安全保护

低油压(≤0.5kg/cm2)安全停车保护,水温高(≥95℃)安全停车保护,

发电机组仪表

水温表、油压表

发电机组控制

起动开关,专用输出插座
